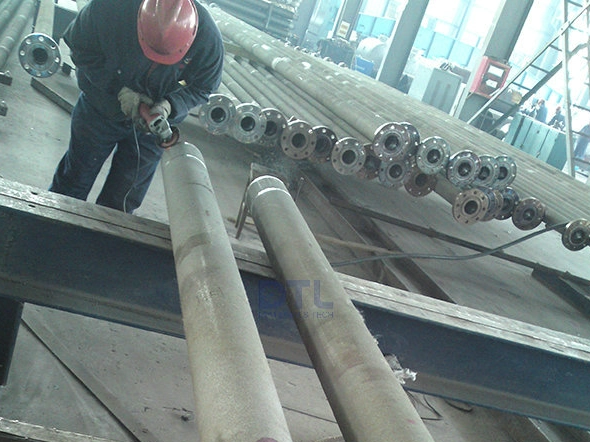

Strahlungsrohre werden häufig in Heizöfen verwendet und sind die Hauptheizelemente von Heizöfen. Es ist notwendig, sich auf die Prüfung auf Oberflächenfehler, eine gleichmäßige Wachspartikelgröße und vollständige und leckagefreie Schweißnähte zu konzentrieren. weiterlesen

Der Höhenmessschieber wird häufig zur Höhenmessung, Markierung und für andere Zwecke in der mechanischen Bearbeitung verwendet. Auch als Höhenlineal bekannt ·Gemeinsame Bereiche: 0–300 mm, 0–500 mm, 0–1000 mm, 0–1500 mm, 0–2000 mm ·Gemeinsame Genauigkeit: 0,02 mm, 0,01 mm (bestimmt durch die Anzahl der Unterteilungen auf dem Cursor) ·Messobjekt: Höhe Verwenden Sie einen Messschieber, um die Höhe des Rosts zu messen. Der Messwert beträgt 91,4 mm weiterlesen

Unter Oberflächenrauheit versteht man die Unebenheit der bearbeiteten Oberfläche mit geringem Abstand und kleinen Spitzen und Tälern. Der Abstand (Wellenabstand) zwischen seinen beiden Spitzen oder Tälern ist sehr klein (unter 1 mm), was zum mikrogeometrischen Formfehler gehört. Je kleiner die Oberflächenrauheit, desto glatter ist die Oberfläche. Die morphologischen Merkmale mit einem Wellenabstand von weniger als 1 mm werden üblicherweise als Oberflächenrauheit klassifiziert, die morphologischen Merkmale mit einer Größe von 1–10 mm werden als Oberflächenwelligkeit definiert und die morphologischen Merkmale mit einer Größe von mehr als 10 mm werden als Oberflächenmorphologie definiert. weiterlesen

Der Durchmesser des Außenkreises eines kreisförmigen Objekts wird als Außendurchmesser bezeichnet und mit dem Symbol Φ bezeichnet. Im Maschinenbau ist der Außendurchmesser meist ein wichtiger Indikator für Qualitätsprobleme, daher ist die Messung ein sehr wichtiger Prozess. Der Außendurchmesser der Walze muss im Allgemeinen bearbeitet werden, um die Oberflächenrauheit sicherzustellen. Die bearbeitete Walze kann mit einem Messschieber oder einem genaueren Mikrometer für den Außendurchmesser überprüft werden. weiterlesen

Nachdem der Guss und die Bearbeitung der Ofenrollen abgeschlossen sind, führen wir eine Maßkontrolle durch. Wie in der Abbildung gezeigt, verwenden wir einen digitalen Messschieber, um zu überprüfen, ob der Durchmesser des Innenlochs der Walze 14,07 mm beträgt. weiterlesen

Der Sprung bezieht sich auf die Differenz zwischen den maximalen und minimalen Messwerten, die von einem festen Indikator in einer bestimmten Richtung gemessen werden, wenn sich das gemessene Element einmal um die Referenzachse dreht. Die Rundlauftoleranz ist die maximal zulässige Abweichung des Indikatorwerts, wenn sich das gemessene Element an einem festen Referenzpunkt um eine Umdrehung um die Referenzachse dreht (ohne axiale Verschiebung des Teils und des Messgeräts). Die Rundlauftoleranz gilt für jede ungenutzte Messposition des gemessenen Elements. Verwendete Symbole' ↗' express. Verwenden Sie eine Sprunglehre wie im Bild gezeigt, um das Springen des Schaftkopfes zu erkennen. weiterlesen

Unter der sogenannten Härte versteht man die Fähigkeit eines Materials, dem Eindrücken härterer Gegenstände in seine Oberfläche standzuhalten. Je nach unterschiedlichen Prüfmethoden und anwendbaren Bereichen können Härteeinheiten in viele Typen unterteilt werden, z. B. Brinell-Härte, Vickers-Härte, Rockwell-Härte, Mikro-Vickers-Härte usw. Verschiedene Einheiten verfügen über unterschiedliche Prüfmethoden und eignen sich für Materialien oder Anlässe mit unterschiedlichen Eigenschaften . Der Härtetest des im Bild gezeigten Produkts beträgt HRC65,1. weiterlesen

Die Mehrzweck-Ofenmaterialschale der Größe 1500 × 900 × 50 mm profitiert von der hervorragenden Materialauswahl und dem Herstellungsprozess für ihre herausragende Leistung. Dieses Tablett besteht aus einem speziellen, hochwertigen legierten Stahl, der präzisen Bearbeitungs- und Wärmebehandlungsprozessen unterzogen wurde, um ihm hervorragende mechanische Eigenschaften und Haltbarkeit zu verleihen. Gleichzeitig ist sein strukturelles Design sehr vernünftig und kann verschiedene komplexe Produktionsanforderungen erfüllen. Bei der Größenprüfung sollte neben herkömmlichen Maßen wie Länge, Breite etc. auch auf die Position zwischen den einzelnen Einbaulöchern geachtet werden, am besten bei Probemontage mit der Mittelwanne. weiterlesen
